ip6+ reset couter

Pan này e đã từng gặp rồi.
Nhưng trc đây ko xử lý đc nên giả khách.
Giờ gặp lại 1 em dính i như vậy
Tình trạng - pin luôn bị ảo.

Ví dụ : khởi động lại mới lên là báo 1%. sau đó tự nhảy lên 100%. Cắm sạc báo 95%. Rút sạc ra lại về 100%
Kèm theo đó là thỉnh thoảng tự khởi động lại. Lúc đang dùng máy thì dễ dính lỗi khởi động hơn khi để máy nghỉ.

Theo suy đoán cá nhân của e thì chắc lỗi reset couter này là do pin bị ảo. có khi đang dùng có thể nó tự nhảy về mức 1% và máy tự hiểu là hết pin và sập nguồn rồi khởi động lại. E nghĩ giải quyết đc vụ pin ảo là lỗi Reset Couter tự hết.

Cụ thể thì e đã thay thử ic USB và pin nhưng chưa đc. E đang định thay thêm con ic sạc. Nhưng chắc ko khả quan nên lên đây hỏi luôn ý kiến các bác. vì trc đây dính 1 con như vậy e cũng đã thay thử pin,u2,ic sạc. nhưng not done.

Các bác đã làm qua pan này thì giúp e với. tks các bác vì mọi ý kiến đóng góp



đo nội trở chân giữa pin.thay ic xạc là hết bài.nếu ko được xác định A đã ra đi



Thay pin trước đi bác



không biết có đọc bài viết ở trên cuả thớt đó ko mà kêu ngừ ta thay pin
đo chân pin coi đủ tổng trở ko nếu ok thì xem thay thế u1401 xog tới u2 còn nữa



may bi loi vao a8 roi ban oi



bệnh này em thấy do lỗi trở đường bsi nhiều hơn



cach fix pan nay la ban tao ap 1v8 cap vao chan tren hinh nha chuc ban thanh cong.



thế chắc chỉ có sang main thôi các bác nhỉ



san main van vay thoi



thế thì con này bỏ hả bác



troi minh co chia se cach fix o tren do



câu ra đó hả bác.
câu thì đc chứ sàn main là k đc hả



lay 2 con dien tro 2k2 gang noi tiep 1 dau gang vao Vcc 1 dau noi max the la tu tao ra 1 ap 1v8 doc lap o giua 2 con tro roi cau day vao chan G1 ic sac



Quá dữ



làm theo a này nói đi a



da lam song mot con benh giong vay



Trouble Phenomenon:
The iPhone 6 Plus battery percent inaccurate, and often reboot.
Repair process:
When we test the charging function, it shows normal, but the battery power percentage jump frequently. Base on repair experience, this phenomenon should be a reboot frequently caused by battery failure, so we should repair the battery power percentage inaccurate first.

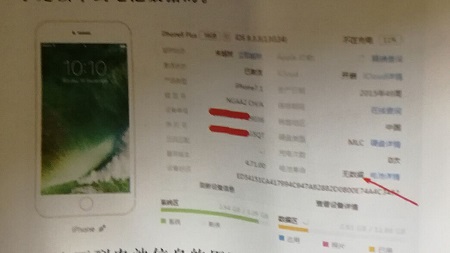

So we connect iPhone to i4 tool, the position of battery information shows no data, this failure is the CPU doesn't recognize the battery, so i4 tool can't read the battery data. As shown in picture 1-1.

The main reasons for not recognizing battery information as follows:
1. The battery is damaged
2. The circuit from middle pin BATTERY-SWI of battery interface J2523 to F2 of charging chip U1401 is broken and the U1401 was damaged
3. The problem of circuit from U1401 G1 # to CPU AG4 # and problem with the CPU itself.

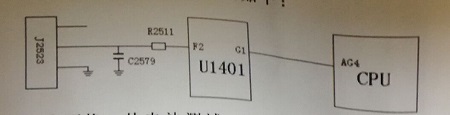

The schematic diagram is shown in picture 1-2.

Then we replace the new battery and test it, i4 tool still can't read the battery information. Then measure the diode data of battery middle pin with Multimeter, the diode data is 380 which is normal, so the line from battery to U1401 is normal. Next we remove the U1401 IC, and then measure the line from G1 pin to SWI of CPU, the diode data of G1 is 450, its normal. Now, we can judge U1401 or CPU is damaged. 1-3

After replace the U1401, it still can't read the battery. This fault is not caused by the CPU welding, but because the CPU damage pulls down the voltage of the SWI line, so we can increase the SWI voltage by connecting the resistor externally.

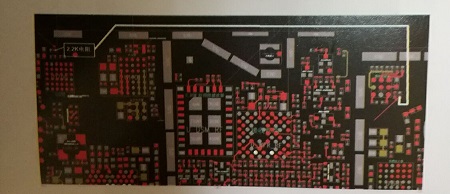

Connect a 2.2K resistor on PP3V0_TRISTAT, the other end of the resistor is attached to U1401 G1 pin (also can connect to middle pin of battery). The picture of solder jump wire is shown in 1-4.

After soldering jump wire, the picture is shown in 1-5.

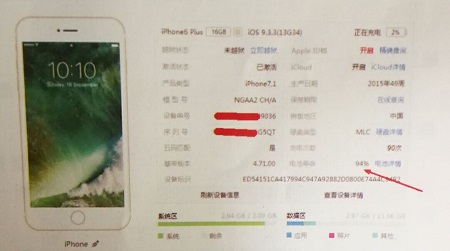

Finally, turn on iPhone 6 Plus and connect to i4 tool, now it can read the battery information, the fault has been repaired. As shown in picture 1-6.

Tips: you can use 3U tool to replace the i4 tool.



cám ơn các bác. để sau gặp đc thì làm. chứ con này e giả khách lâu r
